TECHNISCHE GEGEVENS

1.     Algemeen

2.     Kenmerken

3.     Typen

4.     Bewerkingen

5.     Benodigde gereedschappen

ALGEMEEN

De BOUVAAN is uitgerust met:

·         kogellagers

·         een gebalanceerd pendulum

·         vele instelmogelijkheden

Door deze constructie is de Bouvaan één van de best presterende windvaanstuurinrichtingen, ook bij zwakke wind en voor‑de‑windse koersen.





KENMERKEN

·         De pendulum is automatisch opklapbaar bij aanvaring en in opgeklapte toestand veilig, door het frame beschermd, op te bergen als men de windvaan niet gebruikt.

·         Een kantelbare constructie absorbeert de eerste impact bij een aanvaring zodat schade beperkt kan worden.

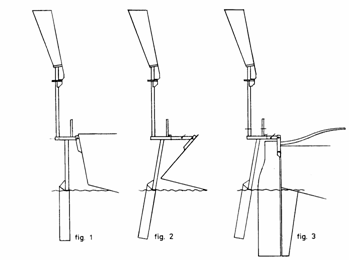

·         Voor ­boten met een aangehangen roer of ne­gatieve spiegel wordt een uitvoering met een pendulum onder een hoek van 10 graden toegepast. De Bouvaan kan ook boven of achter een aangehangen roer geplaatst worden.

·         Het gewicht van de kleine/grote BOUVAAN is 14/20kg.

·         De lengte- en hoogtematen  van de BOUVAAN worden aangepast aan de grootte en specifieke (hek)vorm van de boot.





Individuele constructie-uitvoeringen zijn door toepassing van handelsmaterialen zeer goed mogelijk.





TYPEN

·         De BOUVAAN is beschikbaar in 2 afmetingen, de kleine- en de grote BOUVAAN.

·         De Bouvaan is een sterke windvaanstuurinrichting. Het koppel (de kracht) van de kleine- respectievelijk grote Bouvaan is 40 en 110 kgm.

·         Welk type windvaanstuurinrichting geschikt is voor een bepaald type schip is afhankelijk van de snelheidpotentie van het schip en de configuratie-, vorm, afmetingen en balansgedeelte van het roer.

·         Op basis van deze gegevens of een uitgebreide database van schepen bereken wordt berekend welk type BOUVAAN voor uw schip geschikt is.





BEWERKINGEN

De bouw van de Bouvaan ligt gemiddeld tussen de 80 en 120 uur.

Ervaring in metaalbewerking is niet nodig.

Het concept van de Bouvaan is ontworpen voor de all-round doe-het-zelfver met behulp van standaard gereedschap.

De bewerkingen bestaan voornamelijk uit zagen, vijlen, monteren en enig laswerk.

Het verdient aanbeveling het lassen iemand in te schakelen met ervaring in TIG lassen.





GEREEDSCHAPPEN

·        bankschroef en/of lijmklemmen

·         boormachine met regelbaar toerental

·         RVS boren: 8, 6, 5, 4, 3

·         hout-/ universele boren: 8 en 2

·         ijzerzaag met HSS blad

·         vijlen: ½-rond/plat, rond (groot en klein)

·         schuurlinnen P60 (eventueel schuurpapier)

·         hamer

·         centerpons

·         steek- /ringsleutels

·         schroevendraaiers

·         popnageltang (klein model)

·         draadtap: M5

·         punt(bek)tang

·         “Scotchbrite” schuurlapje (type rood)

·         schuurpapier P800

·         (schuurmop Æ25-30mm korrel  P60)
